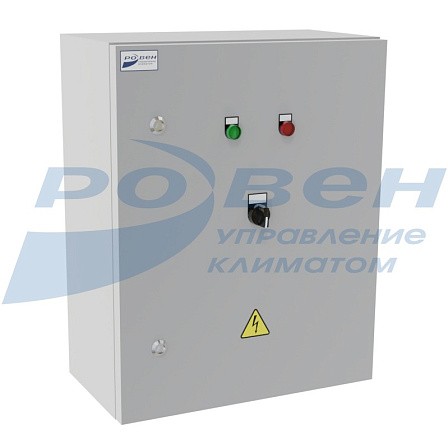

Щиты управления вентиляторами типа ЩУВ

Щиты управления типа ЩУВ применяются для комплексного автоматического управления приточными, вытяжными, приточно-вытяжными системами вентиляции, без дополнительных устройств нагрева воздуха.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Щиты управления типа ЩУВ применяются для комплексного автоматического управления приточными, вытяжными, приточно-вытяжными системами вентиляции, без дополнительных устройств нагрева воздуха.
Дополнительно (в зависимости от выбранных функций) к щиту могут подключаться: рекуператор, охладитель, увлажнитель, секции смешения.

В щитах стандартно реализовано:

  • Управление вентиляторами пуск/стоп и индикация работы;
  • Отключение питания щита управления по сигналу пожарной сигнализации;
  • Защита цепей питания включаемых устройств от короткого замыкания.

Два варианта комплектации щитов управления:

Комплектация

Описание

I к

Стандартная комплектация

II к

Комплектация повышенного качества


Технические характеристики и габаритные размеры щитов управления ЩУВ

Щиты чертеж.jpg

Наименование корпуса
(в металле)

В

Ш

Г

Габарит 1

395

310

220

Габарит 2

500

400

220

Габарит 3

650

500

220

Габарит 4

800

650

250

Габарит 5

1000

650

300

Габарит 6

1200

750

300

Габарит 7

1320

750

300

Габарит 8

1800

800

450

Габарит 9

2000

800

450

Габарит 10

2200

800

450


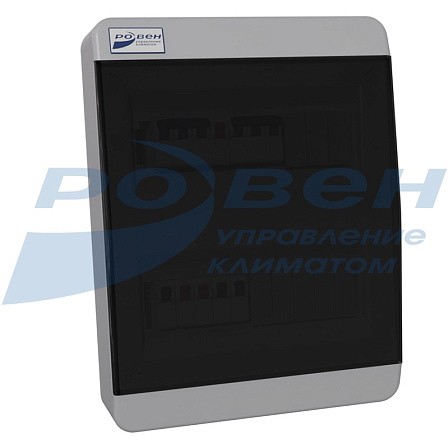

Наименование корпуса
(в пластике)

В

Ш

Г

Габарит 1

385

290

102

Габарит 2

535

290

102

Габарит 3

535

398

102

Габарит 4

410

300

153

Габарит 5

560

300

153

Габарит 6

560

408

153

Размер щита будет зависеть от количества подключаемых вентиляторов, от их мощности и напряжения, а также от выбранных дополнительных функций. Могут использоваться как пластиковые, так и металлические корпуса с различной степенью пыле-влагозащиты. Информацию о размере, материале (пластик, металл) и степени пыле-влаго защиты корпуса (IP) можно уточнить при запросе.
Габаритный вес от 5 до 300кг.
Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.

Условия эксплуатации:

Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.

Рекомендуемые дополнительные функции:

/5.1, /5.2, /5.3 – данные функции рекомендуются для защиты двигателя вентилятора от перегрева и выхода его из строя.

Порядок подбора щита управления:

- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft,IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT)).
- Указывается тип щита
- Выбираются дополнительные функции щита
- Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого вентилятора (приточного, при наличии дополнительно приточного резервного, вытяжного, вытяжного резервного)

Дополнительная функция /11 или /11.1 относится к резервному вентилятору и реализуется при наличии дополнительных функций /5.1, /5.2, /5.3 или /22 у основного и, при необходимости, у резервного вентиляторов.
При комплектации щита управления датчиками они поставляются без соединительного кабеля.

Дополнительные функции щитов управления типа ЩУВ

Номер

дополнительной функции

Описание

10

Включение/выключение по заданному времени (функция недельного таймера).

Параметры уточнять при заказе.

12*

Управление клапаном рециркуляции в зимний период (смешением воздуха) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В

12.1*

Управление клапаном рециркуляции (смешением воздуха) в летний и зимний период (режим охлаждения) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В.

13.1.1

Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана

13.1.2

Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом с возвратной пружиной напряжением на 220В (управление открыто/закрыто)

13.1.3

Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана и функцией размораживания путем изменения скорости вентиляторов

13.1.4

Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В

13.2.1**

Управление роторным рекуператором без изменения скорости вращения (вкл/выкл)

13.2.2**

Управление роторным рекуператором с изменением скорости вращения через ПЧ

(асинхронный двигатель)

13.2.3**

Управление роторным рекуператором с изменением скорости вращения посредством подачи сигнала 0-10 В, для систем со встроенными регуляторами скорости

13.3

Управление рекуперацией (рекуператор с промежуточным теплоносителем)

14.1***

Управление водяным охладителем

14.2.1

Управление фреоновым охладителем 1 ступень

14.2.2

Управление фреоновым охладителем 2 ступени

14.3

Управление охладителем инверторного типа

14.4

Управление фреоновым охладителем (без встроенной автоматики)

15.1****

Включение системы по сигналу комнатного термостата

15.2

Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при превышении заданной температуры помещения - режим «охлаждения» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции)

15.3

Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении заданной температуры помещения- режим «нагрев» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции)

16.1

Контроль концентрации СО2по комнатному датчику

16.2

Контроль концентрации СО2 по датчику в вытяжном канале

16.3

Включение системы по сигналу от датчика угарного газа CO

16.4

Включение системы от газоанализатора (комплектация щита с датчиком)

16.5

 Включение системы от газоанализатора (комплектация щита без датчика)

17.1****

Включение системы по сигналу комнатного гигростата

17.2

Контроль влажности воздуха по комнатному аналоговому датчику. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции)

17.3

Контроль влажности воздуха по канальному аналоговому датчику в вытяжном канале. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции)

24

Каскадное управление температурой в помещении по комнатному датчику температуры.

(компенсация температуры приточного воздуха по температуре комнатного)

25

Управление температурой вытяжного воздуха (температурой в помещении) по датчику температуры в вытяжном канале (компенсация температуры приточного воздуха по температуре вытяжного)

26.1

Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU,

интерфейс RS-485, режим Slave

26.5

Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP,

интерфейс Ethernet, режим Slave

27

Управление влажностью подаваемого воздуха посредством сотового (поверхностного) увлажнителя в зимний период

27.1

Управление влажностью подаваемого воздуха посредством парового увлажнителя в зимний период

30.1

Проводной пульт управления типа кнопочный пост

30.4****

Выносной пульт с семисегментным ЖКИ (встраиваемый)

30.5****

Выносной пульт с семисегментным ЖКИ (проводной)

31******

Управление щитом автоматики через Wi-fi соединение или internet

33

Управление секцией бактерицидной обработки воздуха

34

Питание ламп подсветки секций

36

Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации

* Требуются на приточном и вытяжном канале клапаны c приводом на 24В постоянного тока с управлением 0-10В функция /4.2.2
** При заказе необходимо указать напряжение, мощность и ток привода рекуператора.
*** Управляющий сигнал 0-10В , питание на привод: напряжение 24В постоянного тока, расчетная мощность до 5 ВА.
**** Степень пыле-влагозащиты IP20. Необходимо это учитывать при выборе данной функции и условий планируемого места размещения устройства.
***** В щите устанавливается сетевой шлюз. Управление происходит через Web браузер или мобильное приложение.

Дополнительные функции вентиляторов, подключаемых к щитам управления типа ЩУВ

Номер

дополнительной функции

Описание

1.1

Регулировка оборотов вентилятора на 220В в ручном режиме

1.2

Регулировка оборотов вентилятора на 220В в автоматическом режиме (через контроллер)

1.4

Регулировка оборотов EC вентилятора на 220В в автоматическом режиме (через контроллер)

1.5

Регулировка оборотов однофазного вентилятора на 220В в ручном режиме с панели преобразователя частоты

1.6

Регулировка оборотов однофазного вентилятора на 220В посредством преобразователя частоты в автоматическом режиме (через контроллер)

2.1*

Регулировка оборотов вентилятора на 380В в ручном режиме (с панели преобразователя частоты)

2.2*

Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер)

2.3

Регулировка оборотов EC вентилятора на 380В в автоматическом режиме (через контроллер)

2.4*

Регулировка оборотов вентилятора на 380В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до
2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В)

2.5*

Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В)

4.1

Управление приводом воздушной заслонки на 220В с возвратной пружиной

4.1.1

Управление приводом воздушной заслонки на 220В с концевым выключателем и возвратной пружиной

4.2.1

Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной

4.2.2

Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока)

4.3

Управление приводом воздушной заслонки на 220В без возвратной пружины

(управление открыто/закрыто)

4.4

Управление приводом воздушной заслонки на 24В постоянного тока без возвратной пружины

(управление открыто/закрыто)

5.1**

Тепловое реле защиты двигателя на 380В

5.2**

Биметаллическое реле защиты двигателя на 220/380В

5.3**

Позисторное реле защиты двигателя на 220/380В

7***

Индикация загрязнения воздушного фильтра

8

Управление подогревом ламелей воздушного клапана

8.1

Управление периметральным подогревом воздушного клапана

8.2

Управление подогревом ламелей и периметральным обогревом воздушного клапана

8.3

Управление подогревом привода воздушного клапана

11****

АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного)

11.1****

АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного вентилятора через интервал времени)

22

Контроль работы вентилятора по реле давления

23*****

Запуск вентиляторов по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше (невозможна для взрывозащищённых вентиляторов)

23.1

Запуск двигателя вентилятора посредством устройства плавного пуска, рекомендуется для двигателей мощностью от 11кВт (только для общепромышленных двигателей, не дымоудаления)

* Расстояние от преобразователя частоты до вентилятора должно быть не более 30м (для неэкранированного кабеля).
** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой.
*** Дополнительная функция /7 «индикация загрязнения воздушного фильтра» указывается только у основного приточного или вытяжного вентилятора и, в зависимости от этого, контролирует состояние фильтра в приточном или вытяжном воздуховоде.
**** Комплектация дополнительными функциями /11 и /11.1 невозможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22.
***** Функция /23 запуск вентилятора по схеме «звезда-треугольник» невозможна для взрывозащищенных вентиляторов! А также НЕВОЗМОЖНА для вентиляторов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.

Пример функциональной схемы управления системой вентиляции на базе щита типа ЩУВ

ЩУВ 2024 функц схема.jpg

M1, М2 - электроприводы клапанов. PD -  дифференциальное реле давления (контроль засорения фильтра).

Маркировка для вышеуказанной функциональной схемы:

Щит упр. Iк ЩУВ/10-/4.1П 1,5(380/3,8А)/2.1/5.1/7-Пр 1,5(380/3,8А)/5.1/11-/4.1В 1,5(380/3,8А)/2.1/5.1-Вр 1,5(380/3,8А)/5.1/11
           где:  Щит упр.Iк ЩУВ – щит управления со стандартными комплектующими (Iк)
                   для автоматического управления вентиляторами;
                    - /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
                    - /10 – включение/выключение щита по заданному времени (функция таймера);
                    П - приточный вентилятор;
                    45(380/87,5А) – мощность, напряжение и ток приточного вентилятора, кВт(В/А);
                      /2.1/4.1/5.1/7 – номера дополнительных функций приточного вентилятора:
                          - /2.1 – регулировка оборотов вентилятора на 380В в ручном режиме;
                          - /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
                          - /5.1 – тепловое реле защиты двигателя на 380В;
                          - /7 – индикация загрязнения воздушного фильтра;
                     Пр - приточный резервный вентилятор;
                     45(380/87,5А) – мощность, напряжение и ток приточного резервного вентилятора, кВт(В/А);
                      /5.1/11 – номер дополнительной функции приточного резервного вентилятора:
                           - /5.1 – тепловое реле защиты двигателя на 380В;
                           - /11 – АВР (Автоматическое включение резервного вентилятора при остановке основного);
                     В - вытяжной вентилятор;
                     45(380/87,5А) – мощность, напряжение и ток вытяжного вентилятора, кВт(В/А);
                       /2.1/5.1 – номера дополнительных функций вытяжного вентилятора:
                           - /2.1 – регулировка оборотов вентилятора на 380В в ручном режиме;
                           - /5.1 – тепловое реле защиты двигателя на 380В;
                     Вр - вытяжной резервный вентилятор;
                     45(380/87,5А) – мощность, напряжение и ток вытяжного резервного вентилятора, кВт(В/А);
                      /5.1/11 – номер дополнительной функции приточного резервного вентилятора:
                           - /5.1 – тепловое реле защиты двигателя на 380В;
                           - /11 – АВР (Автоматическое включение резервного вентилятора при остановке основного).
