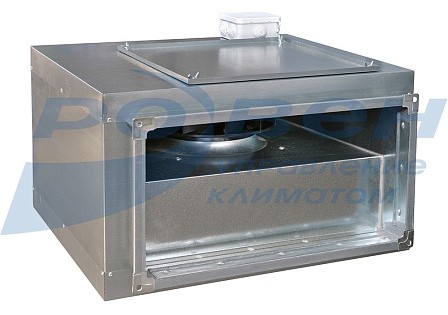

Вентилятор канальный прямоугольный шумоизолированный VCN-SH
- Лопатки, загнутые назад
- Корпус из оцинкованной стали
Описание
- Вентиляторы канальные прямоугольные
- Компактная конструкция
- Предназначены для общеобменной системы вентиляции
- Монтаж в любом положении
Конструктив
- Корпус из оцинкованной стали, снабжен внешним шумоизолирующим коробом
- Мотор-колесо GH с загнутыми назад лопатками
- Возможность регулирования скорости
Двигатель
- Однофазный или трехфазный асинхронный электродвигатель
- Биметаллическая защита двигателя
- Степень защиты электродвигателя IP 54
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69: У3 (для эксплуатации в помещениях)
- Температура окружающей среды от -40°С до +40°С
- Общепромышленное (О) исполнение
- Температура перемещаемой среды от -30°С до +40°С
- Перемещаемая среда не должна содержать:
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха
Дополнительная комплектация

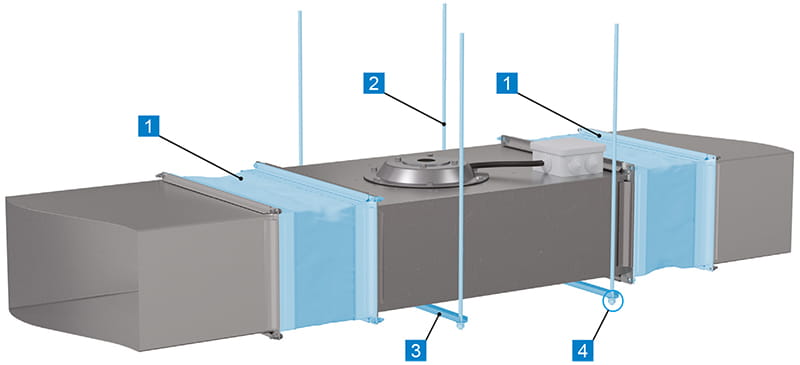

1 - Вставка гибкая прямоугольная ВГ
2 - Шпилька
3 - Траверса монтажная
4 - Крепежные изделия
* Дополнительные комплектующие в комплект поставки не входят.
Подбор Вставки гибкой ВГ осуществляется по типоразмеру вентилятора (проходное сечение LxH).
Габаритные и присоединительные размеры
|
Модель |
L |
H |
L1 |
H1 |
A |
B |
B1 |
C |
|
VCN-SH-40-20 |
400 |
200 |
420 |
220 |
500 |
300 |
356 |
690 |
|
VCN-SH-50-25 |
500 |
250 |
520 |
270 |
600 |
350 |
406 |
718 |
|
VCN-SH-50-30 |
500 |
300 |
520 |
320 |
600 |
400 |
456 |
742 |
|
VCN-SH-60-30 |
600 |
300 |
620 |
320 |
700 |
400 |
456 |
762 |
|
VCN-SH-60-35 |
600 |
350 |
620 |
370 |
700 |
450 |
506 |
822 |
|
VCN-SH-70-40 |
700 |
400 |
720 |
420 |
800 |
500 |
556 |
967 |
|
VCN-SH-80-50 |
800 |
500 |
820 |
520 |
900 |
600 |
656 |
1057 |
|
VCN-SH-90-50 |
900 |
500 |
920 |
520 |
1000 |
600 |
656 |
1107 |
|
VCN-SH-100-50 |
1000 |
500 |
1020 |
520 |
1100 |
600 |
656 |
1207 |
Технические характеристики
|
Модель |
Напряжение, В |
Мощность двигателя, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Общий дБа |
Схема подключения |
|
VCN-SH-40-20/22-GH/2E |
220 |
0,15 |
0,7 |
3000 |
20,6 |
СРМ 500 |
65 |
Схема №1 |
|
VCN-SH-50-25/25-GH/2E |
220 |
0,2 |
0,9 |
3000 |
25,8 |
СРМ 500 |
66 |
Схема №1 |
|
VCN-SH-50-30/28-GH/2E |
220 |
0,25 |
1,1 |
3000 |
28,6 |
СРМ 500 |
69 |
Схема №1 |
|
VCN-SH-60-30/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
33,7 |
СРМ 500 |
55 |
Схема №1 |
|
VCN-SH-60-30/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
32,8 |
RW11005 |
56 |
Схема №2 |
|
VCN-SH-60-35/31-GH/4E |
220 |
0,14 |
0,68 |
1500 |
37,2 |
СРМ 500 |
55 |
Схема №1 |
|
VCN-SH-60-35/31-GH/4D |
380 |
0,15 |
0,39 |
1500 |
36,4 |
RW11005 |
56 |
Схема №2 |
|
VCN-SH-70-40/35-GH/4E |
220 |
0,22 |
1,0 |
1500 |
49,8 |
СРМ 500 |
58 |
Схема №1 |
|
VCN-SH-70-40/35-GH/4D |
380 |
0,22 |
0,47 |
1500 |
49,8 |
RW11005 |
59 |
Схема №2 |
|
VCN-SH-80-50/40-GH/6D |
380 |
0.25 |
0,73 |
1000 |
77,2 |
RW11005 |
45 |
Схема №3 |
|
VCN-SH-80-50/40-GH/4D |
380 |
0,54 |
1,0 |
1500 |
77,2 |
RW11005 |
60 |
Схема №3 |
|
VCN-SH-90-50/40-GH/6D |
380 |
0,25 |
0,73 |
1000 |
79,9 |
RW11005 |
45 |
Схема №3 |
|
VCN-SH-90-50/40-GH/4D |
380 |
0,54 |
1,0 |
1500 |
79,9 |
RW11005 |
60 |
Схема №3 |
|
VCN-SH-100-50/45-GH/6D |
380 |
0,33 |
0,9 |
1000 |
101,3 |
RW11005 |
57 |
Схема №3 |
|
VCN-SH-100-50/45-GH/4D |
380 |
0,81 |
1,36 |
1500 |
101,4 |
RW11005 |
67 |
Схема №3 |
Аэродинамические характеристики
Электрические схемы подключение
