Вентилятор осевой оконный ВО-380В

Осевые вентиляторы оконные ВО-380В применяются для перемещения объемов воздуха  в системах вентиляции промышленных, общественных и сельскохозяйственных помещений.
Описание товара
Характеристики моделей
Купить

Осевые вентиляторы оконные ВО-380В применяются для перемещения объемов воздуха и других парогазовоздушных смесей с малым содержанием пыли в системах вентиляции промышленных, общественных и сельскохозяйственных помещений.

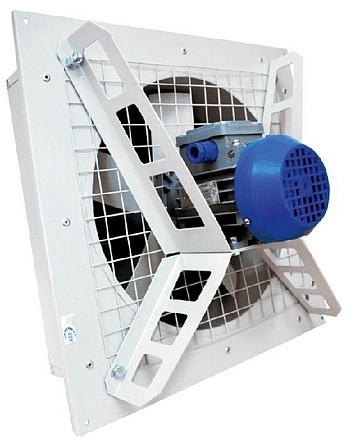

Осевые вентиляторы состоят из монтажной сетки, на которую закреплено алюминиевое рабочее колесо и электродвигатель, а также из рамки с жалюзи, которая закрывает вентилятор с внешней стороны помещения. На стальной корпус осевого вентилятора наносится порошковое покрытие RAL7035. Алюминиевое рабочее колесо защищено хромированной сеткой.

Преимущества

  • плавное регулирование в диапазоне 100% с помощью устройств регулирования скорости,
  • быстрый монтаж в любом положении.

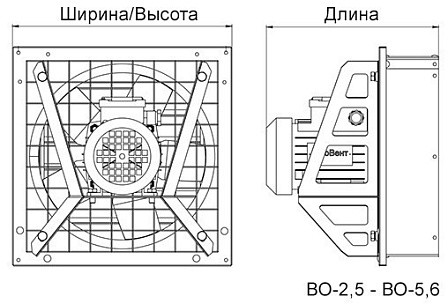

Габаритные и присоединительные размеры (мм)

Чертеж ВО-380.jpg

Модель

А, мм

А1, мм

В, мм

В1, мм

С, мм

Е, мм

∅Ф, мм

ВО-2,5

327

315

300

75,5

177,2

135,2

255

ВО-3,15

450

424

385

122,5

246

160

322

ВО-4,0

510

483

421

147

331

262

408

ВО-4,5

578

556

481,5

142,3

364

306

460

ВО-5,6

740

710

615

357

586

303,5

575

ВО-7,1

935

900

748

357

586

303,5

720

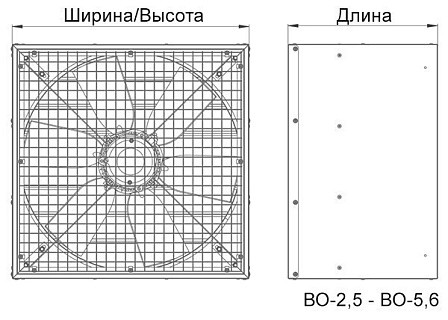

Вентилятор ВО (в квадратном корпусе)

ВО-380 кв корпус чертеж.jpg



Модель

А, мм

G, мм

ВО-5,6

617

405

ВО-7,1

750

385

ВО-8,0

845

420



Технические характеристики вентиляторов

Модель

Производительность, м 3

Мощность двигателя, кВт

Ток, А

Частота вращения, об/мин

Напряжение, В

Уровень шума, дБ(А)

Степень защиты

Масса, кг

ВО-2,5

900

0,12

0,44

1350

3ф/~380

60

IP54

6

ВО-3,15

2400

0,12

0,44

1350

3ф/~380

68

IP54

9

ВО-4,0

4500

0,18

0,63

1350

3ф/~380

74

IP54

12

ВО-4,5

5200

0,25

0,83

1350

3ф/~380

75

IP54

17

ВО-5,6

8000

0,37

1,21

1000

3ф/~380

75

IP55

26

ВО-7,1

10500

0,37

1,21

1000

3ф/~380

77

IP55

36

ВО-8,0

20000

0,75

2,12

1000

3ф/~380

80

IP54

40

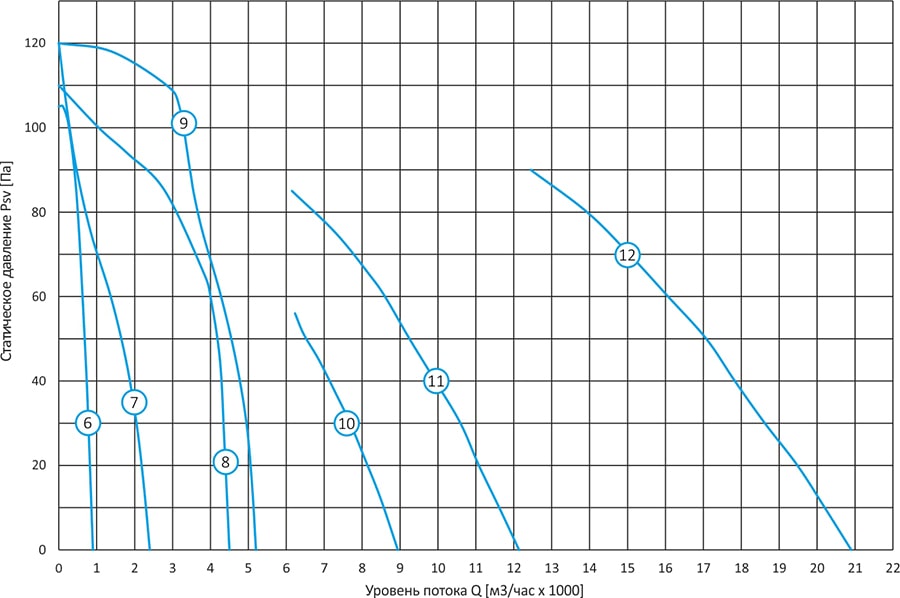

Аэродинамические характеристики



Не представленные в наличии модели доступны к поставке под заказ
