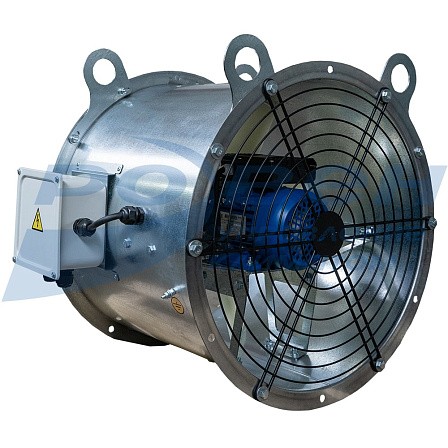

Вентилятор осевой циркуляционный РОСА-AGR/10
Вентилятор РОСА-AGR/10 – предназначен для рециркуляции воздуха внутри животноводческих помещений, помогает поддерживать равномерность температуры и влажности во всем помещении, что способствует достижению максимально комфортных условий содержания животных.
Для оптимизации отопления разгонные вентиляторы используются совместно с воздухонагревателями, равномерно распределяя теплый воздух по помещению.
Данные вентиляторы имеют цилиндрический оцинкованный корпус, лопатки выполнены из полимерных материалов.
На выходе и выходе вентилятора установлена защитная решетка предотвращающая попадание посторонних предметов.
Вентилятор оснащен трехфазным асинхронным двигателем, класс защиты IP55.
Пример использования вентиляторов
Технические характеристики РОСА-AGR/10
|
Наименование |
Ток, А при |
N, кВт |
Номинальная частота |
Тип колеса |
Qmax, м3/ч |
Масса, кг |
|
РОСА-AGR/10L-G/MW-4,0-O-R3L/4,0/PAG/94-А/0,18/1500/220-380/1-У2 |
0,62 |
0,18 |
1500 |
R3L |
4963 |
19,9 |
|
РОСА-AGR/10L-G/MW-4,5-O-R3L/4,5/PAG/90-А/0,25/1500/220-380/1-У2 |
0,79 |
0,25 |
1500 |
R3L |
6714 |
22,4 |
|
РОСА-AGR/10L-G/MW-5,0-O-R4Z/5,0/PAG/90-А/0,37/1500/220-380/1-У2 |
1,12 |
0,37 |
1500 |
R4Z |
8811 |
26,6 |
|
РОСА-AGR/10L-G/MW-5,6-O-R3L/5,6/PAG/82-А/0,37/1500/220-380/1-У2 |
1,12 |
0,37 |
1500 |
R3L |
9399 |
30,2 |
|
РОСА-AGR/10L-G/MW-5,6-O-R3L/5,6/PAG/90-А/0,55/1500/220-380/1-У2 |
1,57 |
0,55 |
1500 |
R3L |
11959 |
33,8 |
|
РОСА-AGR/10L-G/MW-6,3-O-R4Z/6,3/PAG/318-А/0,55/1500/220-380/1-У2 |
1,57 |
0,55 |
1500 |
R4Z |
13663 |
39,2 |
|
РОСА-AGR/10L-G/MW-7,1-O-R4Z/7,1/PAG/203-А/0,55/1000/220-380/1-У2 |
1,79 |
0,55 |
1000 |
R4Z |
15459 |
44,3 |
|
РОСА-AGR/10L-G/MW-7,1-O-R4Z/7,1/PAG/47-А/0,75/1000/220-380/1-У2 |
2,3 |
0,75 |
1000 |
R4Z |
17242 |
52,1 |
Габаритные и присоединительные размеры
|
Наименование |
D1 |
D2 |
D3 |
H |
H1 |
A |
L |
L1 |
n |
|
РОСА-AGR/10L-G/MW-4,0-O-R3L/4,0/PAG/94-А/0,18/1500/220-380/1-У2 |
400 |
436 |
460 |
511,8 |
231,8 |
240 |
374,6 |
513,8 |
8 |
|
РОСА-AGR/10L-G/MW-4,5-O-R3L/4,5/PAG/90-А/0,25/1500/220-380/1-У2 |
450 |
486 |
510 |
554,4 |
249,4 |
280 |
374,6 |
561,5 |
8 |
|
РОСА-AGR/10L-G/MW-5,0-O-R4Z/5,0/PAG/90-А/0,37/1500/220-380/1-У2 |
500 |
536 |
560 |
592,2 |
262,2 |
365,2 |
464,6 |
608,5 |
12 |
|
РОСА-AGR/10L-G/MW-5,6-O-R3L/5,6/PAG/82-А/0,37/1500/220-380/1-У2 |
560 |
620 |
660 |
681 |
300 |
400,4 |
464,6 |
685,5 |
12 |
|
РОСА-AGR/10L-G/MW-5,6-O-R3L/5,6/PAG/90-А/0,55/1500/220-380/1-У2 |
560 |
620 |
660 |
681 |
300 |
400,4 |
464,6 |
685,5 |
12 |
|
РОСА-AGR/10L-G/MW-6,3-O-R4Z/6,3/PAG/318-А/0,55/1500/220-380/1-У2 |
630 |
690 |
730 |
746,2 |
331,2 |
436 |
464,6 |
751,7 |
12 |
|
РОСА-AGR/10L-G/MW-7,1-O-R4Z/7,1/PAG/203-А/0,55/1000/220-380/1-У2 |
710 |
770 |
810 |
848,7 |
393,7 |
377,1 |
466,6 |
827,1 |
16 |
|
РОСА-AGR/10L-G/MW-7,1-O-R4Z/7,1/PAG/47-А/0,75/1000/220-380/1-У2 |
710 |
770 |
810 |
848,7 |
393,7 |
377,1 |
466,6 |
827,1 |
16 |
Аэродинамические характеристики РОСА-AGR/10
Электрическая схема подключения
МАРКИРОВКА
Вентилятор осевой систем агропромышленного комплекса РОСА-AGR/10, диаметр рабочего колеса 4, укомплектован рабочим колесом R3L, общепромышленного назначения, мощностью электродвигателя Nу=0,18 кВт, и частотой вращения рабочего колеса n=1500 об/мин; напряжение питания электродвигателя 220/380 В; климатическое исполнение У2.
Не представленные в наличии модели доступны к поставке под заказ
