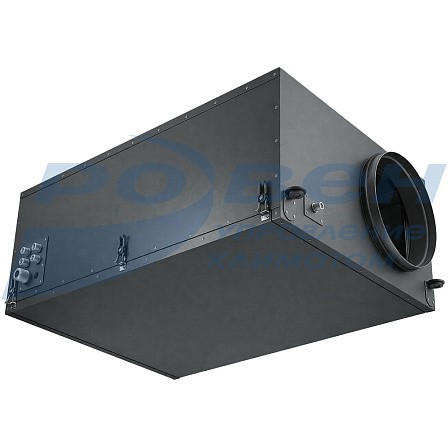

Приточная установка RWN-F-Light Grey
Бесплатный проект

получить консультацию
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить
Руководства
Опросник

Компактные приточные установки RWN-F-Light Grey РОВЕН – необходимы для вентиляции небольших помещений: квартир, загородных домов, офисов, спортивных клубов, спа салонов, магазинов. Приточная установка обеспечивает подачу свежего, очищенного и подогретого воздуха, там самым создает комфортный микроклимат и улучшает качество воздуха.
Тип устанавливаемого двигателя: ЕС-двигатель.

Тип устанавливаемого нагревателя: электрический нагреватель (НЕ)

Преимущества:

  • Широкий типоразмерный ряд: 11 типоразмеров с ЕС-двигателем
  • Диапазон расхода воздуха от 100 м3/ч до 1000 м3/ч
  • Подходит для вентиляции помещений площадью от 40 до 400 м2
  • Компактные размеры корпуса с минимальной высотой от 216 мм
  • Корпус: 25m - бескаркасная конструкция с шумо-, теплоизоляция корпуса толщиной 30 мм
  • Интегрированная автоматика в корпус приточной установки
  • Функциональный сенсорный пульт в комплекте
  • Универсальность монтажа: монтаж в горизонтальном или вертикальном положении
  • Класс защиты корпуса IP50 - возможность монтажа на улице под навесом
  • Минимальная температура входящего воздуха -35 °С
  • Удобство в обслуживании: панель для обслуживания фильтра, нагревателя, вентилятора, автоматики находится снизу установки
  • Стандартные присоединительные размеры:

             - круглого сечения – от ø100 до ø315 мм
  • Синхронная работа с вытяжными установками, управление обеими системами с пульта приточной установки (опционально)
  • Отключение по сигналу пожарной сигнализации
  • Возможность управления по Wi-Fi со смартфона, интеграции установки в комплексную систему «Умный дом» с Алисой

Файлы
Приточная установка RWN-F-Light Grey.pdf
2,13 МБ Скачать

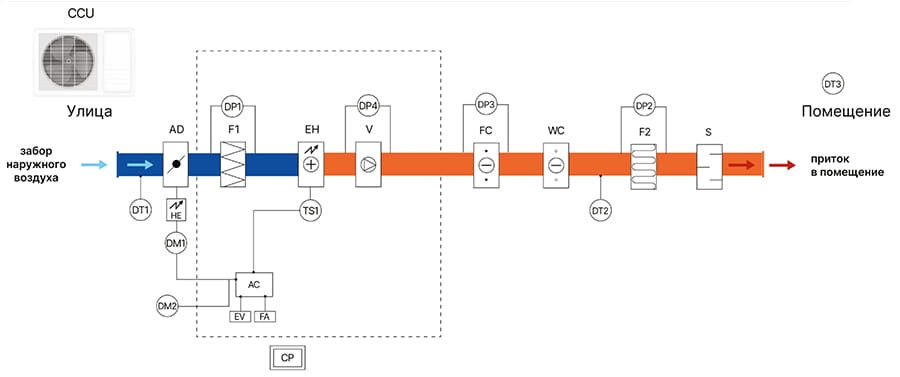

Структурная схема установок установок RWN-F-Light Grey с электрическим нагревателем

RWN-F-Light_структурная схема электро.jpg

Условные обозначения на структурной схеме:

DT1* - датчик температуры наружного воздуха;
DT2 - канальный датчик температуры приточного воздуха;
DТЗ* - комнатный датчик температуры воздуха в помещении;
TS1 - термостат защиты нагревателя ЕН;
DP1* - реле перепада давления базового фильтра G4;
DP2* - реле перепада давления дополнительных фильтров F7 /F9/HEPA;
DРЗ* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления вентилятора;
НЕ* - подогрев заслонки;
F1 - фильтр G4;
F2* - дополнительный фильтр F7/F9/HEPA;
ЕН - электрический РТС нагреватель;
V - приточный вентилятор с ЕС-двигателем;
FC* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD* - воздушная приточная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
S* - шумоглушитель;
EV* - подключение вытяжного вентилятора с ЕС-двигателем;
АС - контроллер автоматики;
СР - пульт управления;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу.

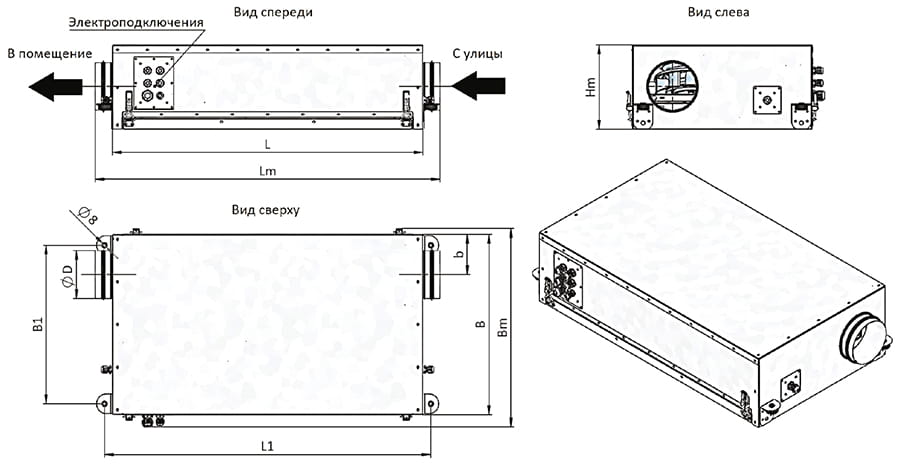

Габаритные размеры установок, мм


Типоразмер

B

L

L1

B1

b

D

Lm

Bm

Hm

Масса, кг

RWN-F-100

462

797

837

406

104

98

884

510

216

25

RWN-F-200

462

797

837

406

104

123

884

510

216

26

RWN-F-250, RWN-F-300, RWN-F-400

532

833

873

476

126

158

920

578

255

30

RWN-F-350, RWN-F-500

562

833

873

506

147

198

920

610

296

36

RWN-F-600, RWN-F-800

612

833

873

556

176

248

920

666

355

41

RWN-F-850, RWN-F-1000

662

999

1039

606

197

313

1086

716

396

54

Технические характеристики установок

Наименование

Расход воздуха, м3/ч

Площадь

помещения, м2

Напряжение, В

Вентиляторы

Мощность

нагревателя, кВт

Ток ТЭНа

(на фазу),

А

Уровень шума Lp

(1м), дБ(A)

Мощность, кВт

Ток, А

RWN-F-100(30m)-ЕС-HE1,9(N)-Light Grey

100

40

1~220В

0,09

0,4

1,9

10,5

35,9

RWN-F-200(30m)-ЕС-HE2(N)-Light Grey

200

80

1~220В

0,09

0,4

2

10,5

35,9

RWN-F-200(30m)-ЕС-HE3,4(N)-Light Grey

200

80

1~220В

0,09

0,4

3,4

21

35,9

RWN-F-250(30m)-ЕС-HE2(N)-Light Grey

250

100

1~220В

0,18

1

2

10,5

39,8

RWN-F-300(30m)-ЕС-HE3,8(N)-Light Grey

300

120

1~220В

0,18

1

3,8

21

39,8

RWN-F-400(30m)-ЕС-HE4,5(N)-Light Grey

400

140

3~380В

0,18

1

4,5

10,5

39,8

RWN-F-400(30m)-ЕС-HE7(N)-Light Grey

400

160

3~380В

0,18

1

7

15,8

39,8

RWN-F-350(30m)-ЕС-HE4,5(N)-Light Grey

350

160

3~380В

0,18

1

4,5

10,5

39,8

RWN-F-500(30m)-ЕС-HE6(N)-Light Grey

500

200

3~380В

0,18

1

6

15,8

39,8

RWN-F-500(30m)-ЕС-HE7,6(N)-Light Grey

500

200

3~380В

0,18

1

7,6

15,8

39,8

RWN-F-600(30m)-ЕС-HE7,5(N)-Light Grey

600

240

3~380В

0,23

1,1

7,5

15,8

42

RWN-F-800(30m)-ЕС-HE9(N)-Light Grey

800

320

3~380В

0,23

1,1

9

21

42

RWN-F-800(30m)-ЕС-HE11(N)-Light Grey

800

320

3~380В

0,23

1,1

11

21

42

RWN-F-800(30m)-ЕС-HE15(N)-Light Grey

800

320

3~380В

0,23

1,1

15

31,5

42

RWN-F-850(30m)-ЕС-HE11(N)-Light Grey

800

320

3~380В

0,49

2,1

11

21

45,3

RWN-F-1000(30m)-ЕС-HE15(N)-Light Grey

1000

400

3~380В

0,49

2,1

15

31,5

45,3

RWN-F-1000(30m)-ЕС-HE21(N)-Light Grey

1000

400

3~380В

0,49

2,1

21

42

45,3

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** По запросу возможно изменение мощности электрического нагревателя.
*** По запросу возможна модификация моделей с электрическим нагревателем N=4,5 кВт с 220 В.

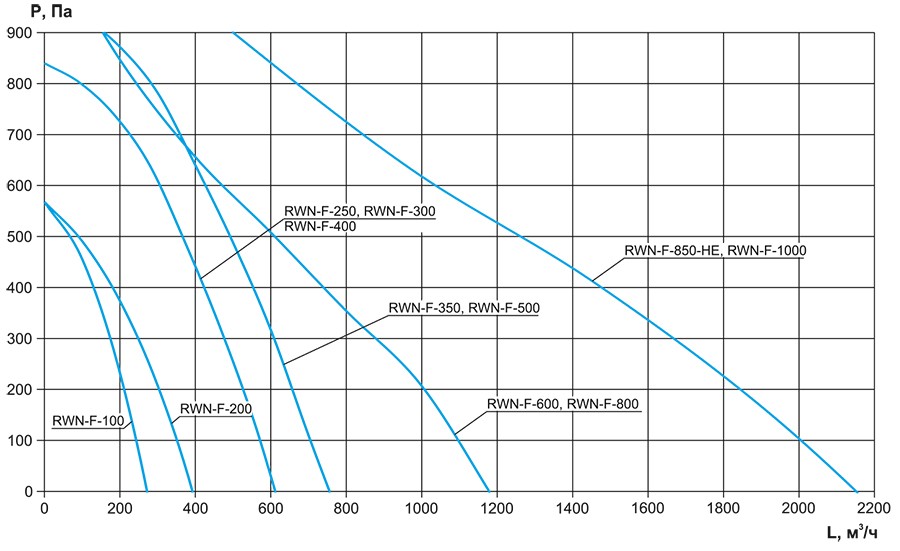

Аэродинамические характеристики установок



Не представленные в наличии модели доступны к поставке под заказ
