Вентилятор канальный VC-315 (Circular duct fans)
-
ХомутКупить
-
Симисторный регуляторКупить
-
ВоздуховодКупить
-
Короб под вентиляторКупить
-
Конденсатор пусковойКупить
- ХомутКупитьСимисторный регуляторКупитьВоздуховодКупить
- Короб под вентиляторКупитьКонденсатор пусковойКупить
- Компактная конструкция
- Корпус из оцинкованной стали
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Биметаллическая защита двигателя
- Максимальная температура перемещаемого воздуха +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.

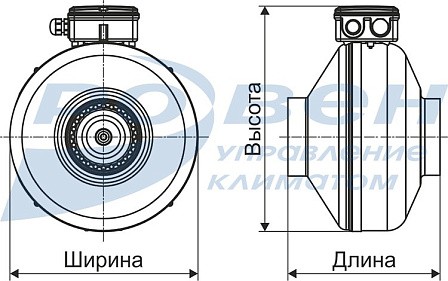

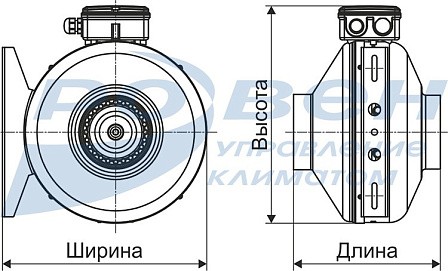

Габаритные и присоединительные размеры вентиляторов канальных серии VC-315 (мм)
|
Модель |
A |
B |
C |
D |
E |
Е1 |
|
VC-315 |
315 |
402 |
48 |
255 |
26 |
26 |
Технические характеристики вентиляторов канальных серии VC-315
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Производительность, м3/ч |
Давление, Па |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости |
|
VC-315 |
220 |
1 |
1670 |
684 |
0,28 |
1,3 |
2500 |
7,2 |
СРМ 500W |
Аэродинамические характеристики вентиляторов канальных серии VC-315
Акустические характеристики вентиляторов канальных серии VC-315
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VC-315 |
в канал |
77 |
56 |
59 |
67 |
67 |
71 |
72 |
68 |
66 |
|
к окружению |
56 |
35 |
24 |
34 |
43 |
50 |
53 |
48 |
41 |
|
Электрическая схема подключения вентиляторов канальных серии VC-315
