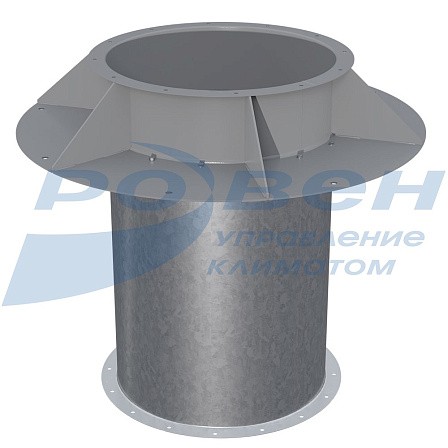

Узел прохода УПМ1
Узел прохода УПМ1 предназначен для монтажа вентиляторов.
Выполняется без клапана и без кольца для сбора конденсата.
Материал: стакан - углеродистая сталь с полимерным покрытием, патрубок - оцинкованная сталь. Стакан и патрубок скреплены между собой болтовым соединением.
Для вентиляторов больших размеров предусмотрен фланец с двойной отбортовкой.
Климатическое исполнение УХЛ1 по ГОСТ 15150.
Габаритные и присоединительные размеры узлов прохода УПМ1
|
Модель |
D, мм |
D1, мм |
D2, мм |
D3, мм |
D4, мм |
D5, мм |
D6, мм |
n, шт |
n1, шт |
n2, шт |
Масса, кг |
|
УПМ1-200 |
213 |
235 |
540 |
472 |
273 |
273 |
235 |
8 |
8 |
4 |
17,1 |
|
УПМ1-225 |
225 |
253 |
540 |
472 |
285 |
285 |
253 |
8 |
8 |
4 |
17,7 |
|
УПМ1-250 |
250 |
289 |
540 |
472 |
310 |
310 |
286 |
8 |
8 |
4 |
18 |
|
УПМ1-280 |
280 |
309 |
540 |
472 |
340 |
340 |
309 |
8 |
8 |
4 |
18,2 |
|
УПМ1-315 |
315 |
349 |
540 |
472 |
375 |
375 |
349 |
8 |
8 |
4 |
18,5 |
|
УПМ1-355 |
355 |
384 |
840 |
772 |
415 |
415 |
384 |
8 |
8 |
8 |
35,6 |
|
УПМ1-400 |
400 |
436 |
840 |
772 |
460 |
460 |
434 |
8 |
8 |
8 |
35,7 |
|
УПМ1-450 |
450 |
486 |
840 |
772 |
510 |
510 |
479 |
8 |
8 |
8 |
35,4 |
|
УПМ1-500 |
500 |
536 |
840 |
772 |
560 |
560 |
534 |
12 |
16 |
8 |
35,1 |
|
УПМ1-560 |
560 |
620 |
1140 |
1072 |
620 |
660 |
589 |
12 |
16 |
8 |
57,5 |
|
УПМ1-630 |
630 |
690 |
1140 |
1072 |
690 |
730 |
665 |
12 |
16 |
8 |
56,4 |
|
УПМ1-710 |
710 |
770 |
1140 |
1072 |
770 |
810 |
739 |
16 |
16 |
8 |
54,9 |
|
УПМ1-800 |
800 |
860 |
1140 |
1072 |
860 |
900 |
829 |
16 |
16 |
8 |
52,6 |
|
УПМ1-900 |
900 |
960 |
1340 |
1272 |
960 |
1034,8 |
938 |
16 |
16 |
8 |
84,9 |
|
УПМ1-1000 |
1000 |
1070 |
1340 |
1272 |
1060 |
1134,8 |
1030 |
16 |
16 |
8 |
82,6 |
|
УПМ1-1120 |
1120 |
1195 |
1590 |
1522 |
1180 |
1254,8 |
1158 |
16 |
16 |
8 |
105,5 |
|
УПМ1-1250 |
1250 |
1320 |
1590 |
1522 |
1310 |
1384,8 |
1280 |
16 |
16 |
8 |
100,5 |
|
УПМ1-1400 |
1400 |
1470 |
1940 |
1872 |
1500 |
1555,8 |
1450 |
20 |
24 |
8 |
143,3 |
|
УПМ1-1600 |
1600 |
1680 |
1940 |
1872 |
1700 |
1755,8 |
1650 |
24 |
24 |
8 |
131,4 |
Не представленные в наличии модели доступны к поставке под заказ
