Доборные элементы

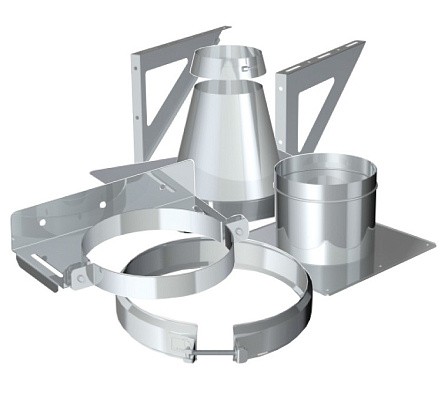

Монтажные элементы дымоходов – это вспомогательные детали системы дымоотведения, необходимые для крепежа труб к опорной стене.
Модульная система производства дымоходов предполагает сборку дымоходной трубы из готовых модулей и скрепление их соединительными элементами. Они жестко фиксируют конфигурацию деталей, равномерно распределяя вертикальную и горизонтальную нагрузку всей конструкции.
Элементы конструкции в местах стыковки должны уплотняться хомутами. Для увеличения герметизации труб рекомендуется использовать герметик с рабочей температурой не менее 1000°С.
Участки, в которых трубы стыкуются ч другими элементами (отводы, тройники и т.д.), должны скрепляться с помощью хомутов. Дымоход необходимо крепить к стене при помощи стенового крепежа. Тройник должен быть установлен на опорную площадку.
Характеристики монтажных элементов
- Диаметр от 100 до 300 мм
- Марка стали AISI 430
- Толщина стали 0,5 мм, 0,8 мм, 1 мм, 1,5 мм, 2,0 мм

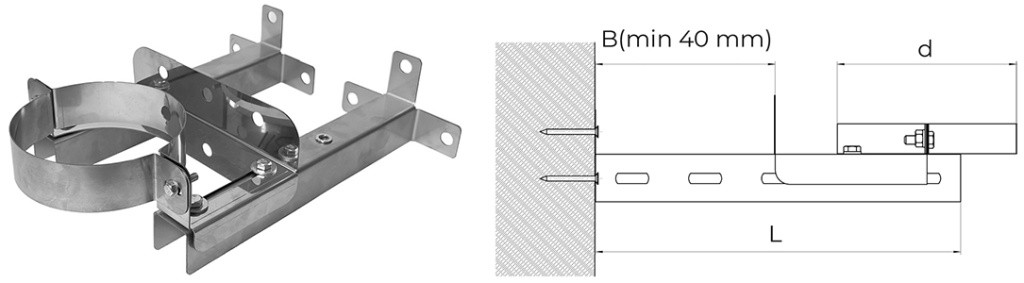

Стеновой крепеж
|
|
L - 250 |
L - 500 |
L - 750 |
L - 1000 |
|
d, мм |
B, max |
B, max |
B, max |
B, max |
|
100 |
165 |
415 |
665 |
915 |
|
110 |
165 |
415 |
665 |
915 |
|
115 |
165 |
410 |
660 |
910 |
|
120 |
155 |
405 |
655 |
905 |
|
125 |
155 |
405 |
655 |
905 |
|
130 |
150 |
400 |
650 |
900 |
|
135 |
150 |
400 |
650 |
900 |
|
140 |
150 |
400 |
645 |
895 |
|
150 |
140 |
395 |
640 |
890 |
|
160 |
135 |
390 |
635 |
885 |
|
180 |
125 |
380 |
625 |
875 |
|
200 |
115 |
355 |
615 |
865 |
|
210 |
110 |
352 |
610 |
860 |
|
220 |
105 |
350 |
605 |
855 |
|
250 |
90 |
340 |
590 |
840 |
|
280 |
75 |
330 |
575 |
825 |
|
300 |
65 |
320 |
565 |
815 |

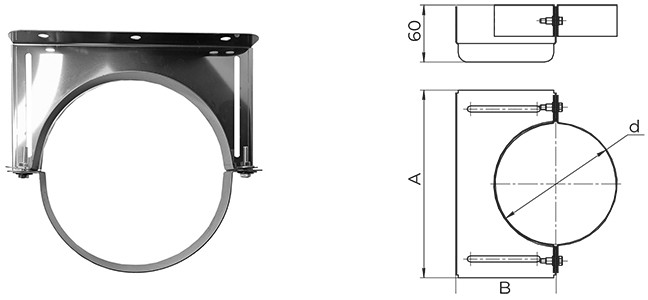

Площадка для стенового крепежа
|
d, мм |
A, мм |
B, мм |
|
100 |
170 |
92 |
|
110 |
180 |
97 |
|
115 |
185 |
99,5 |
|
120 |
190 |
102 |
|
125 |
195 |
104,5 |
|
130 |
200 |
107 |
|
135 |
205 |
109,5 |
|
140 |
210 |
112 |
|
150 |
220 |
117 |
|
160 |
230 |
122 |
|
180 |
250 |
132 |
|
200 |
270 |
142 |
|
210 |
280 |
147 |
|
220 |
290 |
152 |
|
250 |
320 |
167 |
|
280 |
350 |
182 |
|
300 |
370 |
192 |

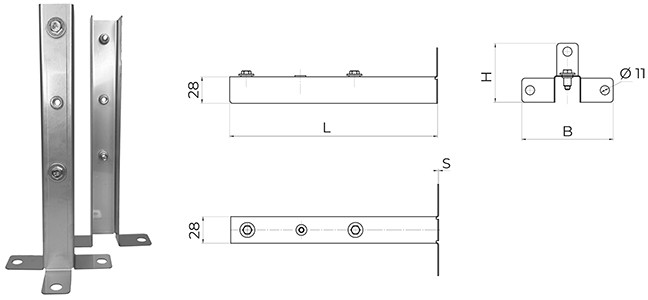

Кронштейн с резьбовой заклепкой
|
L, мм |
B, мм |
H, мм |
S, мм |
|
250 |
102 |
65 |
1,0 |
|
500 |
102 |
65 |
1,0 |
|
750 |
102 |
64,5 |
1,5 |
|
1000 |
102 |
64,5 |
1,5 |

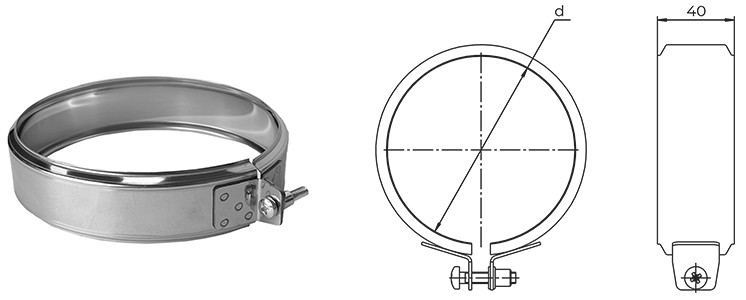

Хомут обжимной
d, мм: 100, 110, 115, 120, 125, 130, 135, 140, 150, 160, 180, 200, 220, 250, 280, 300

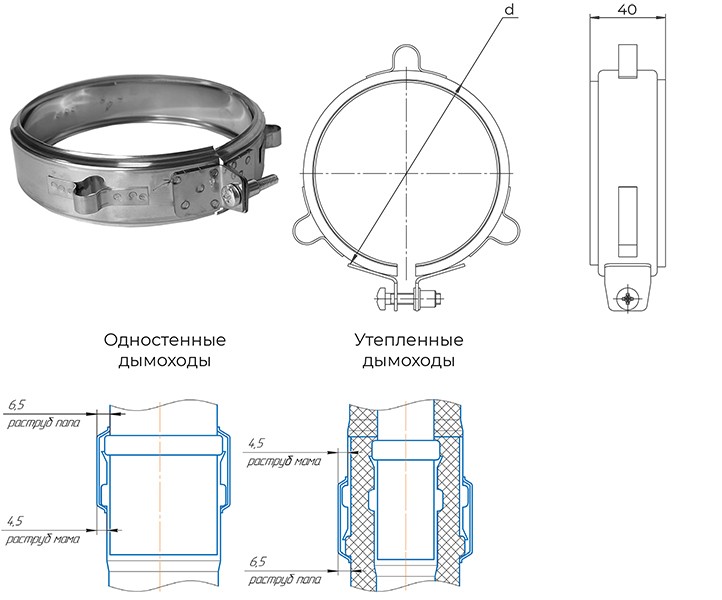

Хомут для растяжки
d, мм: 100, 110, 115, 120, 125, 130, 135, 140, 150, 160, 180, 200, 220, 250, 280, 300

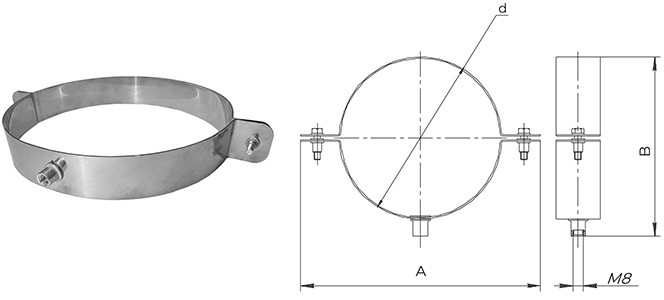

Хомут под шпильку
|
d, мм |
A, мм |
B, мм |
|
100 |
159 |
131 |
|
110 |
169 |
141 |
|
115 |
174 |
146 |
|
120 |
179 |
151 |
|
125 |
184 |
156 |
|
130 |
189 |
161 |
|
135 |
194 |
166 |
|
140 |
199 |
171 |
|
150 |
209 |
181 |
|
160 |
219 |
191 |
|
180 |
239 |
211 |
|
200 |
255 |
227 |
|
210 |
269 |
242 |
|
220 |
279 |
252 |
|
250 |
309 |
282 |
|
280 |
339 |
312 |
|
300 |
359 |
332 |

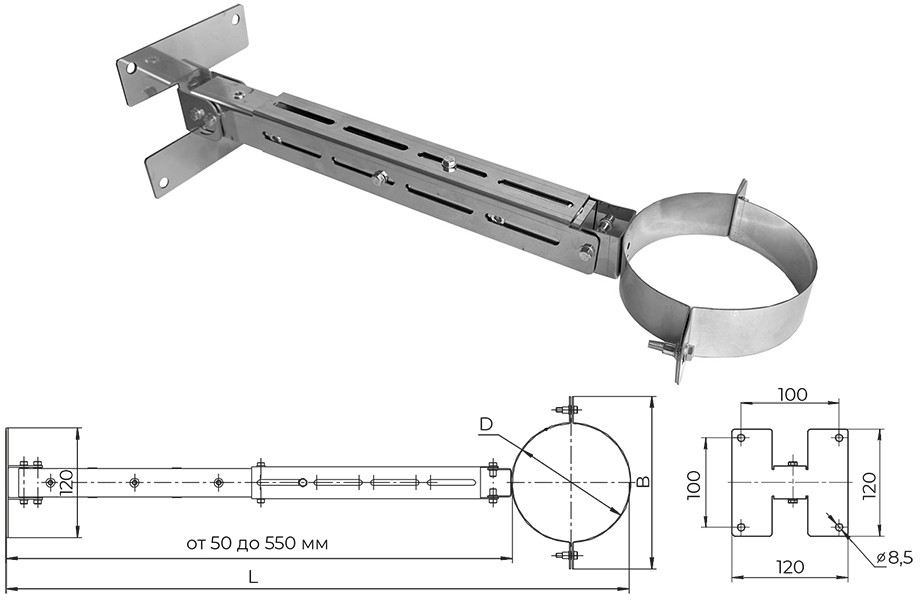

Кронштейн телескопический универсальный
|
Номинальный диаметр D, мм |
L, мм |
B, мм |
|
100 |
650 |
159 |
|
110 |
660 |
169 |
|
115 |
665 |
174 |
|
120 |
670 |
179 |
|
125 |
675 |
184 |
|
130 |
680 |
189 |
|
135 |
685 |
194 |
|
140 |
690 |
199 |
|
150 |
700 |
209 |
|
160 |
710 |
219 |
|
180 |
720 |
239 |
|
200 |
750 |
255 |
|
210 |
760 |
269 |
|
220 |
770 |
279 |
|
250 |
800 |
309 |
|
280 |
830 |
339 |
|
300 |
850 |
359 |
Консоль разборная
|
Модель консоли |
А, мм |
В, мм |
|
К1 |
305 |
350 |
|
К2 |
330 |
350 |
|
К3 |
400 |
350 |
|
К4 |
505 |
550 |
|
К5 |
600 |
550 |
|
К6 |
700 |
570 |
|
К7 |
1000 |
772 |
Консоль
|
Модель |
A, мм |
B, мм |
C, мм |
D, мм |
|
K1 |
300 |
200 |
120 |
106 |
|
K2 |
330 |
230 |
160 |
140 |
|
K3 |
400 |
270 |
190 |
140 |
|
K4 |
500 |
330 |
250 |
140 |
|
K5 |
600 |
400 |
160 |
140 |
|
K6 |
700 |
470 |
195 |
140 |
|
K7 |
900 |
600 |
260 |
140 |
Площадь опорная проходная сэндвич
Изображено верное расположение элемента для установки.
|
d, мм |
D, мм |
A, мм |
|
100 |
200 |
280 |
|
110 |
200 |
280 |
|
115 |
200 |
280 |
|
120 |
200 |
320 |
|
125 |
200 |
320 |
|
130 |
200 |
320 |
|
135 |
200 |
320 |
|
140 |
210 |
320 |
|
150 |
210 |
350 |
|
150 |
250 |
350 |
|
160 |
250 |
350 |
|
180 |
280 |
350 |
|
200 |
280 |
400 |
|
220 |
300 |
400 |
|
250 |
350 |
450 |
|
300 |
400 |
500 |

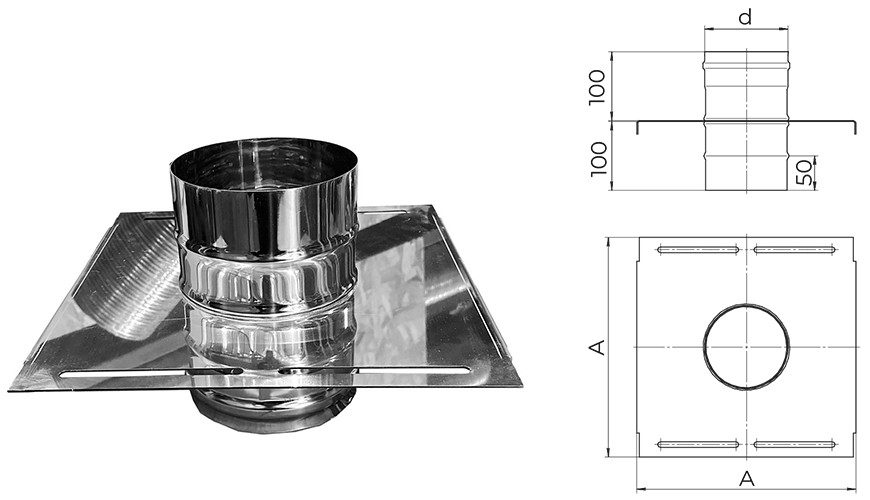

Площадка опорная проходная одностенная
|
d, мм |
A, мм |
|
100 |
280 |
|
110 |
280 |
|
115 |
280 |
|
120 |
320 |
|
125 |
320 |
|
130 |
320 |
|
135 |
320 |
|
140 |
320 |
|
150 |
350 |
|
160 |
350 |
|
180 |
350 |
|
200 |
400 |
|
220 |
400 |
|
230 |
400 |
|
250 |
450 |
|
300 |
500 |
Площадка опорная + консоль
|
Максимально возможное расстояние до сэндвича А, мм |
|||||||
|
d/D, мм |
K1 (300) |
K2 (330) |
K3 (400) |
K4 (500) |
K5 (600) |
K6 (700) |
K7 (900) |
|
100/200 |
175 |
195 |
265 |
365 |
465 |
565 |
765 |
|
110/200 |
175 |
195 |
265 |
365 |
465 |
565 |
765 |
|
115/200 |
175 |
195 |
265 |
365 |
465 |
565 |
765 |
|
120/200 |
155 |
185 |
255 |
355 |
455 |
555 |
755 |
|
125/200 |
155 |
185 |
255 |
355 |
455 |
555 |
755 |
|
130/200 |
150 |
180 |
250 |
350 |
450 |
550 |
750 |
|
135/200 |
150 |
180 |
250 |
350 |
450 |
550 |
750 |
|
140/210 |
150 |
180 |
250 |
350 |
450 |
550 |
750 |
|
150/210 |
140 |
170 |
240 |
340 |
440 |
540 |
740 |
|
150/250 |
140 |
170 |
240 |
340 |
440 |
540 |
740 |
|
160/250 |
140 |
170 |
240 |
340 |
440 |
540 |
740 |
|
180/280 |
125 |
155 |
225 |
325 |
425 |
525 |
725 |
|
200/280 |
125 |
155 |
225 |
325 |
425 |
525 |
725 |
|
220/300 |
114 |
145 |
215 |
315 |
415 |
515 |
715 |
|
250/350 |
90 |
120 |
190 |
290 |
390 |
490 |
690 |
|
300/400 |
65 |
95 |
165 |
265 |
365 |
465 |
665 |

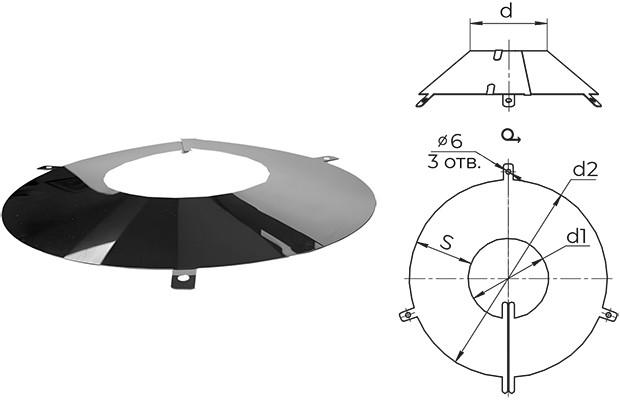

Фланец декоративный
|
Номинальный диаметр, d, мм |
dl, мм |
d2, мм |
S, мм |
|
100-110 |
124 |
268 |
72 |
|
115-120 |
132 |
268 |
68 |
|
125-130 |
143 |
288 |
72,5 |
|
135-140 |
153 |
313 |
75 |
|
145-150 |
163 |
313 |
69,5 |
|
160-180 |
193 |
338 |
72,5 |
|
200-220 |
232 |
378 |
73 |
|
230-250 |
263 |
407 |
72 |
|
250-280 |
295 |
435 |
70 |
|
280-300 |
313 |
458 |
72,5 |
Потолочно-проходной узел
|
Диаметр проходящей трубы, мм |
d, мм |
dl, мм |
L, мм |
|
100 |
107 |
200 |
350 |
|
110 |
117 |
200 |
350 |
|
115 |
122 |
200 |
350 |
|
120 |
127 |
200 |
370 |
|
125 |
132 |
200 |
370 |
|
130 |
137 |
200 |
380 |
|
135 |
142 |
200 |
380 |
|
140 |
147 |
250 |
380 |
|
150 |
157 |
250 |
400 |
|
160 |
167 |
250 |
400 |
|
180 |
187 |
280-300 |
430 |
|
200 |
207 |
280-300 |
430 |
|
210 |
217 |
280-300 |
430 |
|
220 |
227 |
300 |
450 |
|
250 |
257 |
350 |
500 |
|
280 |
287 |
350 |
500 |
|
300 |
307 |
400 |
550 |

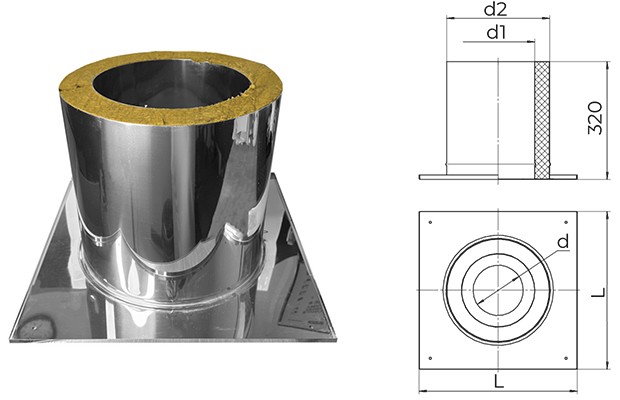

Потолочно-проходной узел с утеплителем
|
Диаметр проходящей трубы, мм |
d, мм |
dl, мм |
d2, мм |
L, мм |
|
80 |
87 |
180 |
280-300 |
390 |
|
100 |
107 |
200 |
280-300 |
410 |
|
110 |
117 |
200 |
280-300 |
410 |
|
115 |
122 |
200 |
280-300 |
410 |
|
120 |
127 |
200 |
280-300 |
430 |
|
125 |
132 |
200 |
280-300 |
430 |
|
130 |
137 |
200 |
280-300 |
440 |
|
135 |
142 |
200 |
280-300 |
440 |
|
140 |
147 |
200 |
280-300 |
440 |
|
150 |
157 |
250 |
350 |
460 |
|
160 |
167 |
250 |
350 |
460 |
|
180 |
187 |
250 |
350 |
490 |
|
200 |
207 |
250 |
350 |
490 |
|
210 |
217 |
250 |
350 |
490 |
|
220 |
227 |
300 |
400 |
510 |
|
250 |
257 |
350 |
450 |
560 |
|
280 |
287 |
350 |
450 |
560 |
|
300 |
307 |
400 |
500 |
610 |
|
350 |
357 |
450 |
550 |
660 |
|
400 |
407 |
500 |
600 |
710 |

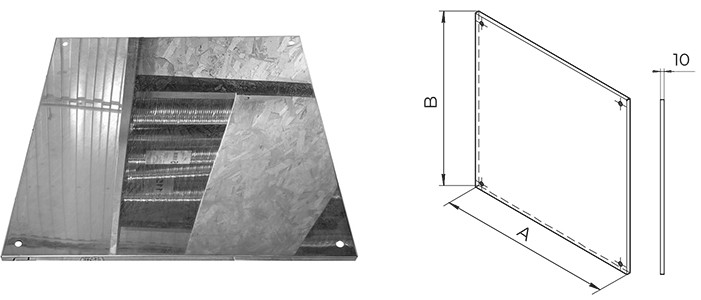

Экран защитный с отверстием
| d, мм | а, мм | Ь, мм |
| 100-200 | 480 | 480 |
| 220-300 | 580 | 980 |
| 350-400 | 950 | 950 |
Экран защитный
| A, мм | B, мм |
| 480 | 480 |
| 580 | 980 |
| 950 | 950 |
