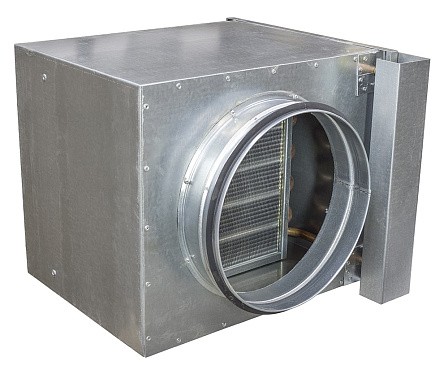

Воздухонагреватель водяной ВОК 160/2
Теплообменник состоит из одного или более рядов медных трубок с внешним диаметром 12 мм, оребрённых теплообменными элементами в виде гофрированных пластин из алюминиевой фольги толщиной 0,12…0,25 мм. Трубки объединены в группы, концы которых впаяны в коллекторы из стальных или медных труб, через которые осуществляется вход и выход теплоносителя или хладагента.
Для соединения с внешней системой на коллекторах имеются специальные патрубки, обеспечивающие сварное, резьбовое или фланцевое соединение.
По согласованию с потребителем теплообменники изготавливаются с размерами фронтального сечения от 200×100 (мм) до 3000×2000 (мм).
Нагрев или охлаждение воздуха происходит при его прохождении через теплообменник в процессе взаимодействия с медными трубками и алюминиевыми пластинами. Конструкция водяных теплообменников позволяет обеспечить как прямоточную (направление движения воздуха и энергоносителя сов- падают), так и противоточную (направление движения воздуха и энергоносителя противоположны) схемы подключения воды.
Типоразмеры фронтальных сечений ВОП соответствуют сечениям существующих воздуховодов. Присоединительные размеры соответствуют присоединительным размерам элементов канальной вентиляции (канальные вентиляторы, канальные электронагреватели, канальные шумоглушители и т.д.), что позволяет применять их для встраивания в существующие системы вентиляции или для замены импортных канальных воздухонагревателей.
Пластинчатые медноалюминиевые канальные нагреватели, выпускаемые по техническим условиям, предназначены для нагрева и охлаждения воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха различных конструкций.
Теплообменники предназначены для эксплуатации в районах с умеренным и холодным климатом (УХЛ3 по ГОСТ 15150).
Габаритные и присоединительные размеры (мм)
|
Модель |
D |
A |
B |
C |
d |
|
ВОК 160 |
160 |
300 |
253 |
225 |
12 |
Технические характеристики
Тн - температура воздуха перед нагревателем, ºС
Тк - температура воздуха после нагревателя, ºС
Тжк - температура воды после нагревателя, ºС
G - расход воды, кг/ч
Q - мощность, кВт
|
ВОК 160 |
Расход воздуха, м3/час |
400 |
250 |
150 |
||||||||||
|
Параметры |
Тн |
Тк |
Тжк |
G |
Q |
Тн |
Тжк |
G |
Q |
Тн |
Тжк |
G |
Q |
|
|
Температура воды, ºС |
||||||||||||||
|
120 |
-35 |
20 |
73,3 |
135 |
7,1 |
20 |
59,5 |
65 |
5,1 |
20 |
51,8 |
35 |
2,8 |
|
|
-30 |
20 |
68,4 |
111 |
7 |
20 |
56,9 |
57 |
4,1 |
20 |
50,4 |
31 |
2,5 |
||
|
-25 |
20 |
63,9 |
92 |
6,2 |
20 |
54 |
49 |
4 |
20 |
50 |
28 |
2,3 |
||
|
-20 |
20 |
59,6 |
76 |
5 |
20 |
51,2 |
42 |
3 |
20 |
49,9 |
25 |
2 |
||
|
95 |
-35 |
20 |
74,2 |
304 |
7,1 |
20 |
60,9 |
116 |
5,2 |
20 |
51,1 |
54 |
2,8 |
|
|
-30 |
20 |
69,5 |
225 |
7 |
20 |
57,8 |
97 |
4,1 |
20 |
49,8 |
48 |
2,5 |
||
|
-25 |
20 |
65,1 |
173 |
6,2 |
20 |
54,5 |
80 |
4 |
20 |
48,4 |
42 |
2,3 |
||
|
-20 |
20 |
60,4 |
133 |
5 |
20 |
51,5 |
66 |
3 |
20 |
47 |
36 |
2 |
||
|
80 |
-35 |
17,9 |
69,8 |
600 |
7,2 |
20 |
61,1 |
210 |
5,1 |
20 |
51 |
82 |
2,8 |
|
|
-30 |
20 |
69,1 |
530 |
7 |
20 |
57,9 |
163 |
4,1 |
20 |
49,1 |
70 |
2,5 |
||
|
-25 |
20 |
64,8 |
340 |
6,4 |
20 |
54,5 |
127 |
4 |
20 |
47 |
59 |
2,3 |
||
|
-20 |
20 |
60,4 |
235 |
5,3 |
20 |
51,4 |
101 |
3 |
20 |
45,4 |
50 |
2 |
||
|
0 |
22 |
47,4 |
78 |
3 |
22 |
44,2 |
44 |
2,1 |
22 |
40,3 |
24 |
1,1 |
||
|
10 |
22 |
42,8 |
37 |
2 |
22 |
36,5 |
20 |
1,1 |
22 |
26,5 |
10 |
0,6 |
||
|
15 |
22 |
34,4 |
18 |
1 |
22 |
25,1 |
9 |
1 |
20 |
20,2 |
5 |
0 |
||
|
60 |
-35 |
8,4 |
51,7 |
600 |
6,1 |
16 |
53,9 |
600 |
4,1 |
20 |
50,3 |
245 |
3,7 |
|
|
-30 |
11,1 |
52,1 |
600 |
6 |
18,4 |
54,2 |
600 |
4 |
20 |
48 |
180 |
3,5 |
||
|
-25 |
13,8 |
52,5 |
600 |
5,4 |
20 |
53,5 |
500 |
4 |
20 |
45,8 |
137 |
2,3 |
||
|
-20 |
16,5 |
53 |
600 |
5 |
20 |
50,4 |
300 |
3,1 |
20 |
43,5 |
150 |
2 |
||
|
0 |
22 |
45,7 |
177 |
3,1 |
22 |
54,1 |
270 |
2,2 |
22 |
39,4 |
46 |
1,2 |
||
|
10 |
22 |
38,9 |
66 |
2 |
22 |
50,6 |
92 |
1,1 |
22 |
40,8 |
27 |
1 |
||
|
15 |
22 |
37,6 |
36 |
1 |
22 |
39,7 |
25 |
1 |
22 |
29,6 |
10 |
0 |
||
